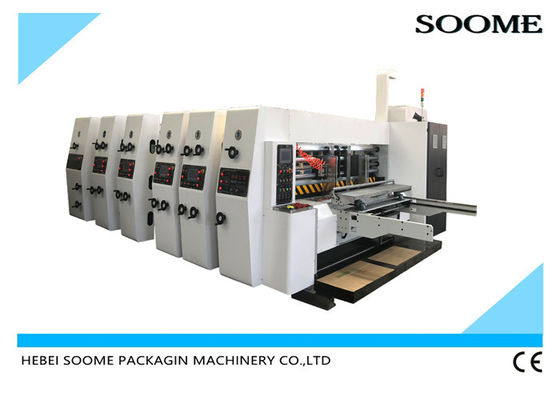

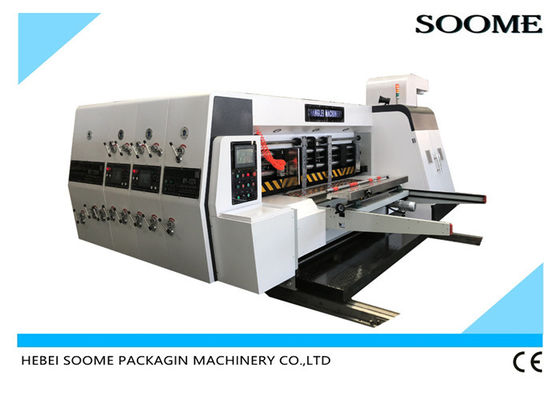

Type 1224 machine du diamètre 380 de cri perçant de PLC de découpage rotatoire pour ridé

Type 1224 du diamètre 380 imprimant rainant la machine de découpage rotatoire



Le produit peut des procédures accomplir de simple-couleur l'impression, la coupe, le renfoncement, cannelure, découpage et autre dans un. Adoptez le type avant de rouleau de Taïwan plaçant le mécanisme automatique d'alimentation-papier, volume de l'air réglable, contrôle de conversion de fréquence de centre serveur. La machine principale adopte le PLC et l'écran d'ecran couleur pour commander la machine, qui est commode, rapide et flexible. Ajustement de phase par l'ajustement électrique d'affichage numérique, remise zéro et automatique automatique ; L'engrenage de transmission est fait d'acier 40Cr allié de haute qualité, le matériel est carburé et éteint, et le processus de meulage est très bien. L'engrenage de transmission et l'axe de transmission principaux sont reliés par la clé sans tension, qui agrandit la position virtuelle, décommandant l'usage du centre, et gardant la machine impression avec la précision d'impression en surcharge de longue durée. La machine entière adopte la fente électrique, serrure pneumatique, combinaison simple de machine est serrée, impression en surcharge ne déplace pas la position ; La machine a les caractéristiques de l'ensemble de couleur précis, du modèle de impression exquis, de l'entretien commode d'utiliser-et, et du niveau élevé d'automation.



Caractéristique de machine :



1. Tous les éléments électriques principaux adaptent la marque française de Schneider. PLC de nom de marque commandant, écran tactile coloré, convertisseur de fréquence.

2. L'engrenage de transmission adoptent 40 le Cr, l'acier allié de haute qualité du Ti 20GrMo qui grinded, et après le traitement thermique, il peut jusqu'à six précisions de catégorie.

3. Le système de lubrification de machine emploie une lubrification automatique de jet, et avec le dispositif imperméable aux établissements de flaques d'huile.

4. Chaque unité de la machine avec la séparation électrique, et serrure totale fermante à clef et pneumatique pneumatique, pour assurer la stabilité de l'unité, et continuent l'anneau pour la précaution quand la machine soit séparée, pour assurer la sécurité de la personne de fonctionnement.

5. Chaque unité de machine avec le commutateur d'arrêt d'urgence, ainsi la machine peut être arrêtée entre l'unité, il peut assurer les travailleurs sûrs (remarque : chaque déplacement d'unité est entrave par l'unité de conducteur



Paramètre principal :



Type	Unité	SMYS-GYM-2600
Diamètre de rouleau de plat	millimètre	¢480
Longueur de rouleau de plat	millimètre	2500
Largeur intérieure de machine	millimètre	2600
Vitesse	PCs/minute	180
Secteur maximum impression	millimètre	1400×2200
Format papier de alimentation maximum	millimètre	1450×2400
Papier de alimentation par saut	millimètre	1600x2400
Format papier de alimentation minimum	millimètre	320×600
Épaisseur de conseil	millimètre	2-12
Épaisseur de plat d'impression	millimètre	7,2
Réglementation orientée cercle d'axe de rouleau d'impression	degré	360°revolving
Écrimage de la précision	millimètre	±0.5
Poids	kilogramme	19000



Unité de alimentation :



Le panneau de commande principal par l'opération de contrôle de boutons et d'écran tactile de contrôle, commode et fiable.
1. alimentation-papier de saut avec le compteur, montrant le nombre de production.
2. Le tableau de contrôle pour ajuster manuellement l'espace.
3. turbine de vent 11KW, aspiration alimentant, l'inverseur électrique pour ajuster le volume de l'air, selon le recourbement de conseil différent, ainsi les ajustements de circulation d'air pour assurer le papier lisse.
4. Le dispositif et la fan de dépoussiérage balayent les chutes de carton du papier propres extérieures.

5. Le tuyau d'acier sans couture à parois épaisses, enveloppé dans la phase en plastique d'usage, cela est de maintenir la flexibilité et de s'assurer que l'usage extérieur et réduire la courge dans le conseil.
6. l'alimentation d'avant sous le diamètre ф159 le millimètre, alimentation arrière de rouleau sous le diamètre ф149 m, a éteint et a gâché l'acier sans couture rectifiant la surface du chrome dur plaquée de relief et traitement.

7. L'accouplement d'entraînement de rouleau des usages de la transmission deux, réduisant l'usure pour rendre la commande plus stable.
8. L'utilisation de l'équiper électrique de mitraillette, des voyants d'une alarme continus d'alarme d'assurer la sécurité des opérations.
9. l'axe avec l'embrayage de frottement électromagnétique, pour empêcher le défaut de fonctionnement ou surcharger la protection du moteur ne brûlera pas.

10.Feeder, imprimant le département, le département de couper zéro automatique électrique.
11. chaîne pneumatique des dispositifs.



Unité d'impression :



1. Le diamètre extérieur est Ø410mm (taille y compris du diamètre extérieur du plat).

2. La surface du tuyau d'acier est rectifiée et plaquée avec du chrome dur, correction d'équilibre, bon fonctionnement.

axe fixe de plat de petit pain de roue à cliquet. la fente accrochante de plat entier de plat, appropriée à la barre accrochante de plat de 10mm×3mm.

3. Avec le dispositif changeant de plat rapide, le chargement commode et décharger la plaque d'impression, avec le contrôle électrique de commutateur de pied de la rotation positive et négative.

4. Le diamètre extérieur est Ø156mm et l'épaisseur de paroi est 18mm

5. La surface du tuyau d'acier est rectifiée et plaquée avec du chrome dur.

6. Correction d'équilibre, bon fonctionnement.

7. La gamme d'ajustement manuelle du cadran d'espace de petit pain de presse typographique est 1,2 | 11mm.
