Détails sur le produit:
Conditions de paiement et expédition:
|
Dimension (L*W*H) :: | L1340*W1580*H1950mm | Certification :: | CE |
---|---|---|---|
Type d'emballage: | Cartons, cas, film | Tension :: | 380V 50Hz |
Poids :: | 4000kg | Type conduit: | électrique |
Catégorie automatique: | Automatique | Garantie: | 1 an |
Application: | & de machines ; Matériel | Service après-vente fourni: | Appui en ligne |
Surligner: | machine de fabrication de carton,machine ondulée de fabrication de boîte |

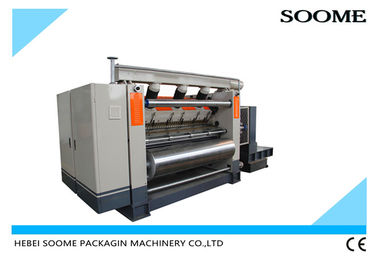

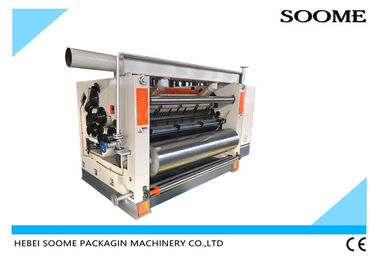

Modelez l'aucun : machine onduleuse extérieure simple de l'adsorption 405C1 (360C1)
1. Vitesse de conception de 405C1 : 220m/min ; vitesse de conception de 360C1 : 200m/min
2. Largeur efficace : 1400mm~2500mm
3. Rouleau ondulé 405mm 360mm
4. machine à simple face d'adsorption de vide, le rouleau ondulé supérieur et inférieur utilisant 48crmo de haute qualité, dureté HV1200 de traitement thermique ci-dessus, la surface par traitement de meulage à carbure de tungstène.
5. La machine est équipée du rouleau supérieur de préchauffage et du papier de noyau de papier gâchant et gâchant le dispositif d'injection d'air.
6. Le siège ondulé supérieur et inférieur de rouleau est conçu séparément de la machine entière, qui peut être levée et remplacée pour le démontage facile.
7. Le tissu en caoutchouc est séparé le long du rail de guide pour le nettoyage et l'entretien faciles.
8. Le dégagement de rouleau presseur est détecté et montré par le capteur de pression.
9. Ajustement automatique d'espace de colle avec la vitesse de production.
10. Quand la machine est arrêtée, le rouleau presseur est soulevé. Le rouleau presseur est conduit par pneumatique et tourne par intermittence.
11. La transmission dentée de ceinture est adoptée pour réduire le bruit et le coût de maintenance.
12. adoptez le dispositif électrique de séparation de colle, le tissu adhésif peut fonctionner indépendamment quand l'ordinateur central s'arrête, pour empêcher la pâte séchant, et ajuste la quantité de colle numérique par électrique.
1. Structure dans le type linéaire, facile simples dans l'installation et le maintation.
2. Adoption des composants de renommée mondiale avancés de marque dans les pièces pneumatiques, les pièces électriques et les pièces d'opération.
3. Courant dans une hauts automatisation et intellectualization, aucune pollution
Rouleaux de colle :
Diamètre | Φ242mm |
Traitement de la manière |
La surface du rouleau de colle grinded, puis avec 25 la ligne type point d'ornière de filet, plaquant alors le chrome La surface du rouleau de banlance de colle grinded plaquant alors le chrome |
Commandez la manière | Contrôle de cylindre de Penumatic de l'Up-down de levage |
Offre de colle | Système de circulation de colle (pompe de stockage tank+glue) |
Rouleaux ondulés :
Diamètre | Vers le bas rouleau : Φ320mm |
Matériel | 48CrMo acier allié de haute qualité, rigidité HRC55°-58° |
Traitement de la manière | La surface d'un supérieur-plus bas rouleau plaque le chrome, recuit, durcissant et en gâchant, apprêtez grinded |
Type de Fulte | (U/V) ACBEF |
Bande matérielle ou origine |
Fer de Henan Jiyuan et acier d'acier
|
Manière de chauffage du papier de bobine | Chauffage de vapeur |
Rouleaux de presse :
Diamètre | Φ324mm |
Matériel | acier mi-dur (MS) 45# |
Traitement de la manière | La surface grinded plaquant alors le chrome, le durcissement et le gâchage (avec le tampon) |
Commandez la manière | Contrôle de cylindre de Penumatic de l'Up-down de levage |
Bande matérielle ou origine | Acier de Special de yuans de Zhong |
Rouleaux de préchauffeur :
Diamètre | VERS LE HAUT du rouleau : Φ400mm |
Matériel | tubes et tuyaux sans soudure, en acier |
Bande matérielle ou origine | Fer et acier de Tianjin |
Tous reliés par les tubes métalliques flexibles |
Spéc. commune :
Largeur de papier | 1600mm/1800mm |
Style de carton Transmit | Style de couverture de vide ajustement de contrôle de vent de l'aspiration fan.with, de pression adsorbables de taille et dispositif de amortissement de bruit. |
Style de rouleau de contrôle | Contrôle pneumatique le rouleau supérieur, rouleau presseur et rouleau de colle |
Lubrification | lubrifiant à hauteur anti de la température pour lubrifier les vitesses ondulées du rouleau de rouleau et de presse |
Entraînement de la manière : Avec l'inverseur de fréquence | |
Support de panneau mural et de machine : fonte, épaisseur : 200mm |
Terrain communal :
Largeur fonctionnante : 1600mm/1800mm
Direction d'opération : Gauche ou droit (décidé par l'atelier du client)
Vitesse de conception : 150m/min
La température : 160-210℃
Pression atmosphérique : 1.0-1.3Mpa
Type ondulé de cannelure : UV ou UVV
Spéc. de moteur :
Moteur principal : tension 7.5kw nominale : type fonctionnant continu de 380V 50Hz (S1)
Moteur de fan : tension 7.5kw nominale : type fonctionnant continu de 380V 50Hz (S1)
