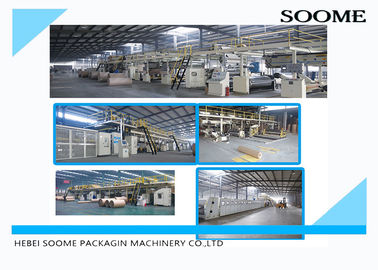

Chaîne de production de carton ondulé de 7 plis

Chaîne de production de carton chaîne de production de carton ondulé support de petit pain de moulin



Paramètre :



Non	Nom	Quantité	Remarque
1	Moulin hydraulique Support de petit pain	7	1.Hydraulic commande, disque pneumatique brake.expand valve 2.Hydraulic faite dans Beiye.
2	Balustrade pour des bobines	14	balustrade de 1.6m avec la poulie acier du canal 2.16#
3	Gifle simple	3	1.adsorption, Dia360mm, rouleau facile de changement 2.Roller 48CrMo, acier allié de haute qualité la quantité de colle de l'exposition 3.Digital, pièce de colle peut enlever 4.Electric ajustent le secteur de colle 5.6pcs axe, commande de cardan
4	Double pont	1	1.Adsorption type, principal papier de fréquence 2.Wind le moteur suction.electric corrigent l'erreur
5	Préchauffeur	3	1.Dia900mm, électrique ajustent envelopper l'angle 2.Wall épaisseur 18
6	Condition préalable	3	1.Dia900mm, électrique ajustent envelopper l'angle 2.Wall épaisseur 18
7	Préchauffeur triple	1	1.Dia900mm, électrique ajustent envelopper l'angle 2.Wall épaisseur 18
8	Machine de colle	1	exposition de colle et de chiffre du contrôle 1.frequency 2.PLC contrôle, Dia288 l'incidence 3.Main adoptent NSK costume du rouleau 4.Press pour la haute température
9	Double gifle	1	plat 1.Hot : 600mm*18pcs erreur correcte de ceinture du cylindre 2.Air section 3.5with de refroidissement ascenseur-vers le bas 4.Hydraulic le rouleau compresseur de machine à papier et la ceinture
10	Marqueur de découpeuse d'OR	1	1.5blades avec la ligne 8 Électrique ajustez le déplacement, permettent la lame en acier Énumérez le changement time≤8s
11	OR découpé	1	le système informatique adoptent Taïwan Dia228mm, couteaux hélicoïdaux de double précision 3.Cutting : ±1mm
13	Empileur automatique	1	longueur 1.Stacking : 3500mm taille 2.stacking : 250mm
14	Transmission principale	1	Diamètre : 745 rouleau 2.Rubber
15	Colle faisant le système	1	1.main ensemble du pot 1, pot 1 de transporteur réglé, et pot 1set de stockage pompe de la station 2.glue, pompe de colle de gifle simple et collage de la pompe de colle de machine. colle de l'approvisionnement 3.Circle, canalisation fournie par le client
16	Système pneumatique	1	1.Separator et 1 pompe réglée de pot et d'air d'entreposage à l'air. 2.Pipes fourni par le client.
17	Système électrique de dispositif	1	marque célèbre des gens du pays 1.Adopt fils 2.including de panneau de commutateur au moteur principal.
18	Système de vapeur	1	1.pipes au-dessus des valves fournies par des clients.



 Axe hydraulique de RS-1500H moins de support de petit pain de moulin



Caractéristique

* adoptez la commande hydraulique qui pourrait faire le vrai ascenseur-plus bas de papier, maintiennent et libèrent et se déplacent.

* adoptez la tension pneumatique à l'adJiust le vrai papier.

* le contrôle de tension par le circuit de freinage pneumatique, commandé manuel et peut également être commandé par la pince.



Balustrade pour des bobines



Balustrade et matériel de camions : Acier de Tang, section d'acier de Jinan

Rapport : de l'ha, Wa, Luo



MH-900Pre-heater



Caractéristique

* la surface des petits pains sont polies et plaquées avec du chrome.

* le Par-appareil de chauffage roule manufacturé professionnel, compatible aux normes de sécurité nationales pour des récipients à pression.

* l'électro mouvement s'ajustent de la dimension du par-appareil de chauffage, du costume au papier différent et de la vitesse.

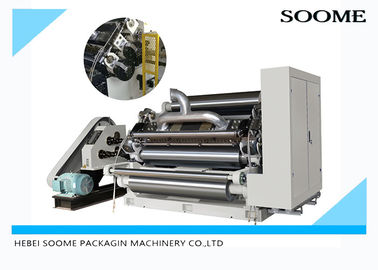

Gifle simple de SF-360S



caractéristiques de produits :

* la méthode de transmission de carton adopte l'absorption de vent, et maintient des profils de cannelure stables dans l'état courant de la grande vitesse.

* l'éolienne absorbe le papier ondulé aux rouleaux ondulés par la boîte sous vide et au profil ridé par forme.

* la pièce de transmission adoptent la transmission de cardan, à partir de la source de vibration, et rendent la transmission plus régulière et fiable, et facile à maintenir.

* la vitesse réduisant la boîte transmission huile-lubrifie et étroite de vitesse, et réduira la vibration de machine.

* la région de colle sera électriquement ajustée, l'unité de colle peut fonctionner indépendamment quand des steppes de machine, et empêche la colle s'épuisant.

* collez la commande indépendante d'unité, style de pompe-aspiration, facile maintenez et nettoyez.

* un Supérieur-plus bas rouleau ondulé sont faits d'acier 48CrMo allié de haute qualité, et après traitement thermique, la rigidité est HRC 56-60, la surface grinded et chrome plaqué.



Préchauffeur de MH-900Triplex



Caractéristique

* chaque surface de rouleau est bien affûtée et sooth et durable plaqués par chrome.

* le rouleau de préchauffage est fait selon la norme de sécurité nationale de conteneur

* préchauffant le rouleau et guidant le rouleau de papier sont éclectique galvanisés



GL-288D collant la machine



Caractéristique

* moteur indépendant transmettant, contrôle de conversion

Le rouleau de docteur et le rouleau de presser sont bien affûtés et chrome plaqué.

* l'unité de papier de pression du rouleau presseur est pneumatique, flexible et commode pour utiliser

* adoptant préchauffant l'ensemble, afin d'éviter la colle burnted.

* toutes les matières premières de préchauffer le rouleau, rouleau d'applicateur, divisant le rouleau de colle est d'usine sans couture de tuyau d'acier de Chengdu.



Système de la double gifle DF-745 (unité y compris d'entraînement)



Caractéristiques

* le corps entier est acier de haute résistance de canal, écurie, beau, appropriée au fonctionnement à grande vitesse de machines.

* la section de chauffage est structure tendue de rouleau presseur, le carton colle fermement et se stabilise.

* les tuyauteries de vapeur entrent dans la bouche, la bouche de drainage est type de S, la température de plaque de chauffage est équilibrée et également.

* la courroie supérieure de toile est électro mouvement équipé ou débattement manuel ajustant l'ensemble, un ensemble pneumatique de tension, un ensemble manuel de tension. La toile inférieure est tension équipée et ensemble de gauche à droite d'ajustement.

* la boîte de commande adopte le caoutchouc portable, de maille du grand diamètre, moins de saut de ceinture, et stabilité d'augmenter quand fonctionnement de machines



Marqueur de découpeuse d'OR



Spécifications :

Le PLC importé de haute qualité d'annonce d'ordinateur d'industrie a équipé composer le système de commande numérique par ordinateur.

Une mémoire de 999 ordres. Le changement direct ou le changement manuel plus de peut être réalisé.

Automatique synchronisez avec l'onduleur et pouvez également obtenir en conformité avec le système de gestion de fabrication. Compatibilité élevée.

Lame mince, dièse et longue durée d'alliage d'acier de tungstène de plus de 8 millions de mètres.

Brevetez le système de meulage appliqué pour le meulage et l'entretien faciles.

Meulage commandé par ordinateur et manuel d'automobile rectifiant également applicables. Alternativement rectifiant pour augmenter efficacement.



Coupure rotatoire de NC-200N N.C



Caractéristiques

* la conception spéciale de structure, le plat de mur à haute résistance de force et le siège, là observent la fenêtre des côtés du plat de mur deux, commode et facile pour maintenir.

* le système de transmission adopte la lubrification de automatique-recyclage de pompe à huile, s'assurent la précision de transmission.

* structure changeante spéciale de lame, lame rapidement et facilement changeante

* le système est fait selon la norme de C.E., et a été strictement examiné par ordinateur d'industrie. La qualité, la vie, et la stabilité peuvent être garanties.

* le système a la fonction d'autotest, peut empêcher la perte de machine en raison de l'utilisation anormale et de l'opération fausse

* l'ordinateur ajuste automatiquement la vitesse de coupe selon des caractéristiques de carton et la vitesse de production, suivent automatiquement la vitesse courante de carton, assurent en phase.

* les incidences d'axe sont de NSK, Japon, approprié au fonctionnement à grande vitesse de machine, durable.



Empileur automatique



Caractéristiques :

Le moteur de conversion de fréquence, tableau de commande d'inverseur empilant la synchronisation de convoyeur, de vitesse de convoyeur et le carton expédient ;

Le compte automatique, type d'adsorption de vide changent automatiquement le tas, changent, changent, changent, carton non précis de blessure de tas ;

Le côté de papier avec deux rangées de cadre de papier de petit pain d'alliage d'aluminium, le papier ne blesse pas le plat de rotation de carton, commode et direct, emballage, pallettisant ;

L'interface de communication standard, avec le réseau central de système de gestion de surveillance, réalisent les ordres de modification et la gestion automatiques d'ordre ;



Colle de GF-T faisant le système



Caractéristique

* fournissant l'adhésif d'amidon pour la gifle simple et collant la machine, etc.

* la colle horizontale faisant la machine peut produire la colle de principal organisme et la colle de transport de corps, et se mélange et remue, la colle faisant la quantité est grande.

* stockez le baril, baril de colle d'approvisionnement ont le dispositif d'émoi, pour éviter le gisement de colle.

* la colle faisant le système incluent le baril de transport de corps, le baril de principal organisme, le baril de magasin, et la pompe fournisseuse de colle, et la pompe back- de colle, etc.

le travail de *After fini, la colle supplémentaire de chacun utilisant la machine de colle sera dessiné pour stocker le baril du magasin de colle par la pompe, pour la prochaine utilisation de temps.



Système pneumatique de GF-T



Caractéristique

* pour fournir l'air comprimé pour la chaîne de production entière, et maintenir la pression d'utilisation stable. l'air comprimé *Compressed d'approvisionnement d'aéroport, pression est stable et la quantité est assez.

* chacun air-utilisant la machine obtiendra l'air par la canalisation principale, le commande indépendamment et n'affectant pas avec autre.

* chacun air-utilisant la machine ajustera la pression atmosphérique selon la condition réelle, équipée du plat de cadran de moniteur de pression.

le système pneumatique de *Combines et le système de contrôle électrique dans un corps, les actionnent ensemble.



Système de contrôle électrique d'EF-T



Caractéristique

* la chaîne de production entière sera complètement commandée, alors que la ligne principale inclut le groupe de gifle simple, double gifle, découpeuse, coupure.

* l'utilisation complète du contrôle pneumatique, contrôle pneumatique, contrôle électrique, pour s'assurer l'avance de la production entière à contrôle de ligne.

* il y a système de précaution parmi des machines, afin de coordonner le travail de chaque opérateur.

* la machine de B, de C et la double gifle ont le dispositif de témoin de vitesse.



Système de vapeur de SPS



Caractéristique

* la vapeur fournisseuse pour la chaîne de production entière et la vapeur utilisant la machine, continuent à fonctionner la température stable.

* la température fonctionnante de contrôle peut être accomplie en ajustant la pression de vapeur, et le plat de cadran équipé de surveillance de pression.

* chaque unité de l'eau de drainage a la manière latérale de vidanger l'air, la machine deviendra se refroidissante très bientôt quand elle s'est arrêtée.

* le dispositif de l'eau d'approvisionnement de boule de flottement, 1/2 metal le tuyau mou et les robinets à tournant sphérique se relient à la manière latérale, valve de plongeur.

Toute la surface de canalisations de vapeur sont peintes avec la peinture de rouillé-empêchement, brosse puissance du ruban.
