Machine à découper à l'aide d'une lame mince ondulée avec une longueur d'alimentation minimale de 200 mm |
Détails sur le produit:
Conditions de paiement et expédition:
|
Largeur efficace: | 1800-2500mm | Quantité de couteau: | 5,6/6,7 |
---|---|---|---|
Quantité de marqueur: | 8,10/10,12 | Espacement de Min.slitter: | 160mm |
Espacement de Min.scorer: | 0mm | Poids: | 4.7t |
Garantie: | 12 mois | Port: | Tout le port en Chine |
Surligner: | machine ondulée de découpeuse,machine de fente de carton |

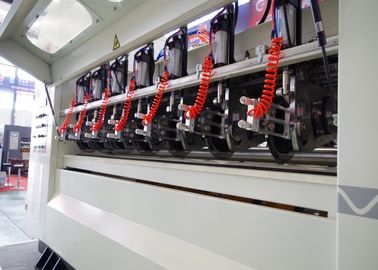

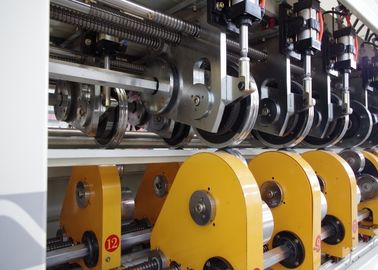

Découpeuse mince 1800mm de papier ondulé de marqueur de découpeuse de lame d'OR (type commun ou type servo)
Fonction :
1. Le contrôle du montage partiel de fente ou de marquage adopte le moteur servo individuel et le contrôleur à C.A., réalise donc le changement rapide et précis d'ordre. Le temps d'ordre est <3 seconds="">
2. Le décalage du montage partiel de fente ou de marquage adopte la roue et le support de vitesse précise faits d'acier allié, avec la haute précision, la fiabilité et l'entretien facile. La précision de la fente et du marqueur est ±0.5mm.
3. N'adopte la conception mince de lame d'acier de tungstène, la marge de papier ordonnée après coupure, aucun effondrement, aucune bavure et aucune fente ; ordonné et artistique ; avec de bonnes linéarités.
4. Avec la lame automatique-se refroidissant et lubrifiant ; couteau fraisé à la main ou fraisage automatique de couteau ; fente et couteau fraisant en même temps pour améliorer l'efficacité de fonctionnement.
5. Le type de trois marqueurs, convexe au concave, convexe au convexe, convexe à l'appartement, chacun des trois peut changer électriquement, ajustement automatique d'espace de marqueur, bon linéaire, déchiquetage, facile à se plier, avec la fonction pré du pressurage.
6. La machine entière électrique corrigeant l'erreur pour coopérer avec l'excursion de papier effectivement.
7. La découpeuse et le marqueur adoptent la commande individuelle de moteur, suivent automatiquement la vitesse de la chaîne de production.
8. Avec deux unités coopérant à réaliser order-0 changeant en second lieu l'ordre.
9. Vitesse de conception : 200m/min 250m/min. Largeur fonctionnante valide 1800-2500mm.
Pièces mécaniques :
1. Le changement d'ordre de marqueur de découpeuse adoptent la voie de guidage linéaire de Taïwan HIWIN.
2. La commande changeante d'ordre de marqueur de découpeuse a utilisé la vis précise de boule de Taïwan HIWIN.
3. La machine est faite de plaque d'acier de haute qualité précise.
4. Incidences : Adoptez la SÈCHE et la Chine HRB de l'Allemagne.
5. Ceinture synchrone : Japonais de haute résistance SUBAK.
6. Adoptez la lame mince d'acier de tungstène.
Système de contrôle :
1. Moteur changeant d'ordre de marqueur de découpeuse : Moteur de vitesse de Taïwan.
2. Commande changeante d'ordre de marqueur de découpeuse : commande d'inverseur de fréquence, commande servo.
3. Moteur de machine : Moteur de Taïwan TECO.
4. Écran tactile : Écran tactile de couleur de magnétocardiogrammes de Pékin.
5. PLC : PLC de DELTA de Taïwan.
6. Contrôle de détection : La Corée AUTONICS.
7. Appareillage de basse tension : Commutateur d'air de la France Schneider, bouton de commutateur, contacteurs à C.A., etc.
Paramètre technologique :
TYPE | SMBD-ANC-1600 | SMBD-ANC-1800 | SMBD-ANC-2000 | SMBD-ANC-2200 | SMBD-ANC-2500 | SMBD-ANC-2700 | |
Largeur efficace | 1400 | 1600mm | 1800mm | 2000mm | 2300mm | 2500mm | |
configuration de couteau | 4 | 5,6 | 5,6 | 6,7 | 6,7 | 6,7 | |
Configuration de marqueur | 6 | 8,10 | 8,10 | 10,12 | 10,12 | 10,12 | |
Temps de changement d'ordre | Type commun | 3-8s | 3-8s | 3-8s | 3-8s | 3-8s | 3-8s |
Type de servo à C.A. | 1-5s | 1-5s | 1-5s | 1-5s | 1-5s | 1-5s | |
Découpeuse-espacement minimal | 160mm | 160mm | 160mm | 160mm | 160mm | 160mm | |
Score-espacement minimal | 0 | 0mm | 0mm | 0mm | 0mm | 0mm | |
Précision de découpeuse/marqueur | ±0.5mm | ±0.5mm | ±0.5mm | ±0.5mm | ±0.5mm | ±0.5mm | |
Gamme de rectification de corps de machine | 200mm | 200mm | 200mm | 200mm | 200mm | 200mm | |
Dimensions L x W x H (millimètre) | 2880*1900* 2360 | 3080*1900* 2360 | 3280*1900* 2360 | 3480*1900* 2360 | 3780*1900* 2360 | 3980*1900* 2360 |
