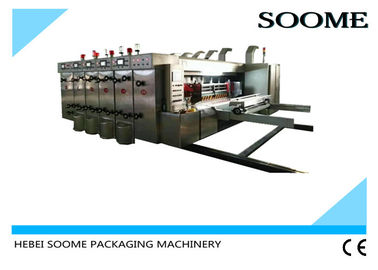

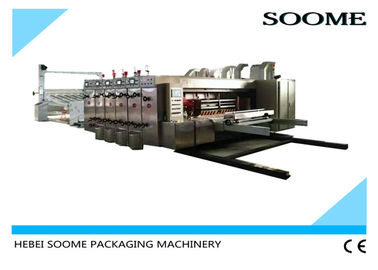

L'imprimante à grande vitesse Slotter de Flexo meurent machine d'impression de carton de coupeur avec le PLC

L'imprimante à grande vitesse Slotter de Flexo meurent machine d'impression de carton de coupeur avec le PLC

Fonction et caractéristiques

Groupe de machine d'I. Complete

• Système de contrôle d'ordinateur.
• 7" interface de HMI (affichage).
• capacité de stockage de 999 ordres.
• Fonction de mise à zéro automatique intelligente sur chaque unité.
• Diagram l'affichage, numérique clé-dans et l'environnement facile d'opération d'ordre.
•  Contrôle multiple de fonction avec l'écran tactile et le PLC, système fiable, bas taux d'échec, opération simple.
• Cette machine avec la fonction de l'ajustement nul et automatique automatique de version, de la récupération de mémoire, du saut de papier alimentant, du levage automatique et de l'édition en baisse, etc.
• Usinez l'embrayage commandé par électrique, placez avec la sonnette d'alarme.
• Dispositif de verrouillage pneumatique.
• Le système de contrôle de boucle étroit entre le système d'encre et l'Anilox roulent l'unité haut/bas et de conducteur.
• A motorisé tout l'enregistrement d'unités de conducteur, imprimantes, slotter et rotatoire meurent le coupeur.
• Contrôle motorisé du mouvement de l'unité marche-arrêt. Pour la sécurité une alarme sonore retentit tandis que le déplacement d'unités.
• Le moteur principal est commandé par le convertisseur de fréquence variable, économie de puissance, à faible bruit.
• Tous les axes et petits pains en acier faits de chrome de tuyau d'acier de qualité, avec précision rectifié et extérieur plaqué, courant stablement.

II. unité de conducteur (1 groupe)

• Conducteur automatique de rebord avant de 4 axes (marque de la Chine)
• Approprié à trois ou cinq couches en carton ondulé, y compris E en carton ondulé.
• La taille du conseil sur chaque section, garantissent la capacité de la force de vide, rendent le carton plus précis.
• Le mécanisme de système DP de bord d'attaque peut réduire le phénomène de blocage considérablement en cours d'alimentation de carton.
• Normale alimentant et alimentation de saut.
• Les matériaux de polyuréthane, force de frottement de roue d'alimentation est grande, longue longévité.
• Installez la roue 4pcs, rouleau de l'alimentation-papier Ø156 d'alimentation-papier structure rapide.
• Au-dessus du rouleau : le caoutchouc a couvert Ø156mm
• Abaissez le rouleau : acier Ø156mm
• L'alimentation auxiliaire de fan d'aspiration, pour assurer lisse dans le conseil incurvé, volume de l'air peut être ajustée selon la taille du conseil sur chaque section, garantissent la capacité de la force de vide, rendent le carton plus précis.
• Après arrêt utilisant l'ajustement manuel, cloison, cloison autour de l'ajustement électrique de dégagement.
• Approprié à trois ou cinq couches en carton ondulé, y compris E en carton ondulé.
• Les doubles rouleaux pour l'alimentation-papier (4rolls 2groups), les rouleaux de départ supérieurs ont composé de l'acier solide enduit par le caoutchouc de usage-résistance, de la dureté de HT 30.
• Rouleaux en caoutchouc de alimentation changeant rapidement la structure.
• Avec la brosse de dépoussiérage et l'aspirateur, le double dispositif de nettoyage a assuré le propre de papier, améliore la qualité d'impression, et réduit les temps de nettoyage d'édition.
• L'arbre d'entraînement de marche équipé du limiteur de couple, évitent se briser de machine.
• Le convertisseur de fréquence commande le volume de l'air d'aspiration. Et correctement ajusté par le bouton sectionnel.
• L'écran tactile et les boutons peuvent être ajustés par double exploitation du système.

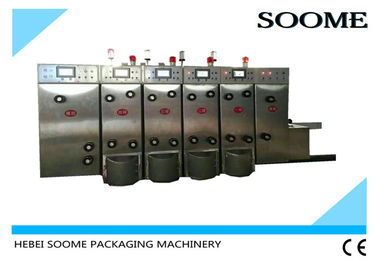

III. unité d'impression (4groups)

• Groupe d'imprimante de Flexo de quatre couleurs.
• Système de transfert supérieur de collier d'impression (le transfert de vide est option).
• Pleine cannelure de plat de format, appropriée à la version standard de l'article.
• Réunissez et démontez de l'édition, commutateur de pédale de contrôle électrique renverser.
• Le mouvement transversal de version de rouleau d'impression par électrique, portée est 15mm.
• Pompe à diaphragme pneumatique, encre stable fournissant, fonctionnement et entretien simple.
• Les vitesses de motivation essentielle avec l'acier 20CrMoTi allié matériel, après le gâchage et l'extinction à haute fréquence, embrayent le meulage. Embraye l'épaisseur 60mm, la dureté 60~65.
• La plaque d'impression insérée dans la fente de plat est réglable, qui peut ajuster son étanchéité par la vitesse de serrure. De sorte qu'elle améliore l'exactitude du chargement.
• Le chargement et le déchargement de la plaque d'impression ont pu être commandés par le commutateur de pédale de pied.
• La fente entière de plaque d'impression est adaptée pour la barre de décrochement de plaque d'impression de 3x10mm.
• Équipé du bouton de secours pour charger et décharger la plaque d'impression.
• La fonction de retard est adoptée pour le système de alimentation soulevant automatiquement les petits pains d'anilox.
• Structure d'engrenage planétaire avec 360º avec précision réglable pour imprimer le registre.
• Le registre d'impression et la référence d'impression sont informatisés avec la gestion d'ordre.
• Le registre de difficulté est d'une manière pneumatique commandé par le frein.
• Structure. Quand les unités sont s'ouvrantes ou s'enregistrantes, le frein active et cesser le fonctionnement de machine pour garder la position de plat d'impression.
• Encrez le système de contrôle adopté avec la lumière et la sonnerie d'alarme.
• L'écran tactile et les boutons peuvent être ajustés par double exploitation du système.

IV. unité de slotter d'OR (1 groupe)

• La roue de Creaser enveloppée avec du polyuréthane de haute qualité, coopèrent avec la roue de pre-creaser, assurent le carton n'éclatera pas.
• L'espace entre la roue de creaser et la roue de pré-compression est ajusté par le manuel, la portée 0~11mm.
• L'écran tactile et les boutons peuvent être ajustés par double exploitation du système. Peuvent accomplir la boîte de fente est haute, la phase, le plat de couteau, le mouvement axial de creaser et de pre-creaser, etc.
• La largeur du couteau de slotter est 7.5mm, avec le matériel d'acier allié, après traitement thermique et meulage.
• Le plat et le creaser chacun des deux de couteau se déplacent synchroniquement par électrique, tout adoptent la boule.
• Vis et vis de boule assortie avec l'axe de guide linéaire, déplaçant plus flexible et précis.
• La taille de carton peut être ajustée par électrique.
• Les freins pneumatiques, elle limitera la commande de machine quand la machine est séparée, peut garder l'à position fixe original de vitesses.

V. matrice-coupeur rotatoire d'OR (1 groupe)

• Contrôle de programme de PLC, haute performance et contrôle fiable.
• Contrôle d'écran tactile, facile à utiliser.
• Le rouleau souple rectifiant automatiquement le mécanisme peut améliorer le taux en caoutchouc d'utilisation de tapis. Peut rectifier 3~4 fois.
• Expédiez le dispositif automatique de compensation, assurez la taille uniforme de chaque carton.
• Panneau mural avec du fer de bâti de haute qualité, épaisseur 50mm.
• Tapis en caoutchouc importé de polyuréthane, faciles à se réunir et démonter, longue durée de vie.
• Le système mobile de rouleau mou mécanique d'enclume peut se déplacer horizontalement plus de 50mm quand le système fonctionne, découpant avec des matrices plus également.
• Le mouvement transversal de découpage de version de rouleau par électrique, portée est 15mm.
• le meulage précis de 7 catégories embraye avec le matériel 20CrMoTi, l'épaisseur 60mm, la dureté 60~65, précision à faible bruit et haute.
• Le rouleau de découpage avec le type dispositif automatique de cylindre de séparation, peut ramener l'abrasion au tapis en caoutchouc.
• La phase automatisée peut être 360°randomly ajusté, rapidement et précis.
• La taille de meurent coupeur est H25.4mm ; il est facile de monter au cylindre.
• L'axe inférieur est la terre extérieure et chrome plaqués, fonctionnement corrigé et stable d'équilibre.
