Chaîne de production de carton de caractéristiques de carton ondulé carton ondulé de visage simple

Chaîne de production de carton de caractéristiques de carton ondulé carton ondulé de visage simple

Paramètre :

Max. Working Width	2200mm
Min. Working Width	900mm
Diamètre maximal de moulin à papier	1500mm
Diamètre principal d'axe	Φ242mm
Pression de Max. Working Pneumatic	0.6-0.9Mpa
Max. Supporting Weight (un côté)	3T
Pression pneumatique de source (MPA)	0,4---0.8Mpa





Configuration

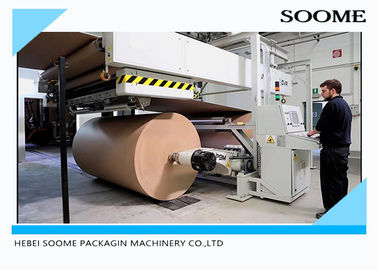

Support de petit pain de moulin

 (Type YZJ2-2500. le papier en haut et en bas, bras de trombone adoptent la commande hydraulique. il peut procéder bride, lâchement et le mouvement à gauche et à droite en même temps, frein pneumatique de double point, mandrin d'expansion, la valve hydraulique de station est marque de Taïwan.)

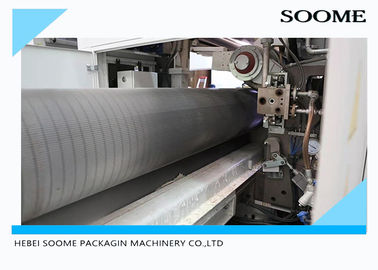

Gifle simple

(KDW3-2500 le type, type intérieur d'aspiration de vide, la commande universelle d'accouplement, diamètre de rouleau ondulé est 360mm, grand et la petite conception de rouleau, le carbure de tungstène extérieur de jet, jeûnent rouleau ridé par changement d'ici 20 minutes, adoptent le chariot électrique pour charger les rouleaux ondulés dans la gifle simple, verrouillée par pneumatique. L'isolement de colle est commandé par le PLC, le collage du rouleau peut fonctionner indépendamment quand l'arrêt de gifle simple, la quantité de colle s'ajustent automatiquement après la vitesse ou le manuel. )



Préchauffeur de papier extérieur

MY1-2500, le diamètre est 1100mm. La machine est ajustement électrique pour la surface de chauffe, purgeur de vapeur inversé est marque de Taïwan.)



Appareil de chauffage de papier de noyau

 (XY1-2500, le diamètre est 1100mm. La machine est ajustement électrique pour la surface de chauffe, purgeur de vapeur inversé est marque de Taïwan.)



Préchauffeur de trois couches

 (DY1-2500, le diamètre est 1100. La machine est ajustement électrique pour la surface de chauffe, purgeur de vapeur inversé est marque de Taïwan.)



Deux couches collant la machine

(TJ2-2500, elle adopte le rouleau presseur collant, le rouleau de papier de pressing adopte l'ajustement électrique avec le contrôle pneumatique pour le supérieur et inférieur. La quantité de la colle et l'espace de papier de pressing adoptent l'ajustement électrique, avec les expositions d'écran tactile la quantité de la colle, la quantité de colle adoptent le contrôle automatique, elle est équipée de casser le dispositif de papier et le moteur de fréquence de variable indépendante conduit chaque couche.)



Deux couches au-dessus de convoyeur de pont

 Le dispositif de détection automatique de papier de rupture et deux ensembles de dispositif de contrôle avec un est sur le pont, l'autre ison la terre.



Double gifle

Elle adopte concentré pressant le rouleau pour s'assurer de la qualité de moulage. Elle est hydraulique automatique en haut et en bas, la pression peut être ajustée dans trois parts avec l'ajustement pneumatique. La température d'affichage de plaque de chauffage avec le panneau, la bande de coton adopte le pneumatique pour ajuster la tension de courroie haute de coton. la ceinture de coton haute adoptent la correction automatique et avec l'ajustement manuel pour la tension de courroie de dessous de coton. le moteur principal adopte le moteur de fréquence.



Boîte de commande principale

(ZCD2-2500, le moteur principal adoptent le moteur d'inverseur avec le contrôle variable de conversion de fréquence)



Machine de découpeuse

(2500 dactylographiez, cinq découpeuses et huit socrers. Elle adopte la vis précise de boule pour conduire et l'orientation linéaire de guide, gestion par ordinateur et pour arranger automatiquement l'ordre. Plaçant l'is± d'exactitude 0,5 millimètres, lignes pressant le type avec la conversion électrique, affilage automatique de gestion par ordinateur, la correction électrique de machine entière. l'axe de découpeuse et de marqueur adoptent le contrôle d'inverseur. opération automatique de synchronisation.



Pneumatique transmettez le cadre de papier

GZJ-2500 pneumatiques transmettent le cadre de papier, transmettent automatiquement le papier après machine de marqueur de découpeuse pour découper la machine par à travers des couches



Machine découpante rotatoire d'ordinateur de doubles couches

(SHQ2-2500 le type, lames découpantes rotatoires de doubles couches, adoptent le moteur servo à C.A. d'Italie. La fonction de traitement multiple d'ordres, peut changer manuellement ou automatiquement. Alimentant et produisant le conseil par le contrôle de fréquence, suivi automatique la vitesse de la ligne de plissement, découpant la longueur 400-9999mm. Le système de PLC est de Taïwan.

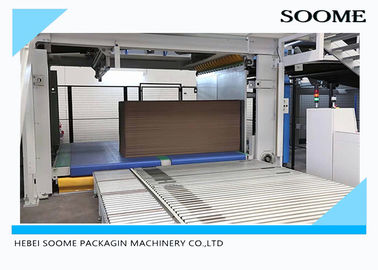

Ordinateur de doubles couches comptant l'empileur

(SDM2-2500 le type, deux couches d'empilement, multiple ceinture le transport longitudinal dans chaque couche, conduite par le moteur de fréquence, suivi automatique la vitesse de la ligne de plissement, transport vertical couvre par le moteur électrique. Les feuilles empilant la table est pneumatique segmenté commandé, feuilles que la cloison est ajustée automatiquement pour adapter la longueur des feuilles. Le compte, transport, empilant sont commandés par le système de PLC, longueur maximum des feuilles sont 3000mm.



Le système de vapeur

La tuyauterie de vapeur et le connecteur rotatoire de chauffage adoptent le tube de métal flexible pour se relier. La machine est équipée de la table de surveillance de pression. Elle peut ajuster la pression de vapeur de commander la température fonctionnante, le purgeur de vapeur adoptent la marque de Taïwan.)



Colle faisant le système

(le baril principal de colle, le baril de colle de transporteur et le baril de stockage de colle est un ensemble. le baril principal de colle adopte le moteur électromagnétique pour commander. La gifle simple et la machine de empâtage de colle adopte le baril indépendant de colle. Chaque équipement avec la colle, la fourniture de colle à elles circulairement, et le niveau est commandé automatiquement.



Système de compression d'air

(il adopte le pot de collecteur d'air de ³ de 1,0 m et le filtre à air pour composer une station de compression d'air, la compression d'air est fourni par le client.

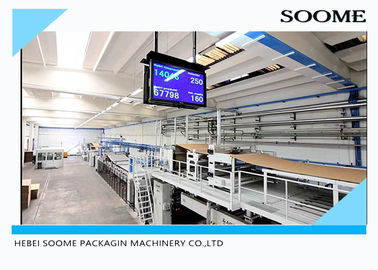

Le système électrique

il est équipé du panneau d'affichage habituel de condition de travail, de la production et des expositions de vitesse tout le temps. La vitesse de la ligne entière s'ajuste synchroniquement. L'alimentation secteur adopte le moteur variable de fréquence pour commander.



Chariot et rail

Le chariot SZ-2500 et le rail, le rail est de 6 mètres de longueur.
